Теплоакумулятор Altep з одним теплообмінником

32400 грн.

Обсяг теплоаккумулятора

500 (32400 грн.)

800 (36000 грн.)

1000 (42200 грн.)

1500 (51200 грн.)

2000 (65600 грн.)

3000 (110800 грн.)

4000 (141000 грн.)

5000 (153600 грн.)

0 відгуків

Опис

Буферна ємність із вбудованими теплообмінниками здатна виконувати відразу кілька функцій:

крім використання котла є можливість паралельного підключення різних споживачів чи інших джерел енергії;
один із контурів можна використовувати для системи ГВП;
теплоакумулятор може функціонувати як гідравлічну стрілку.

Характеристики

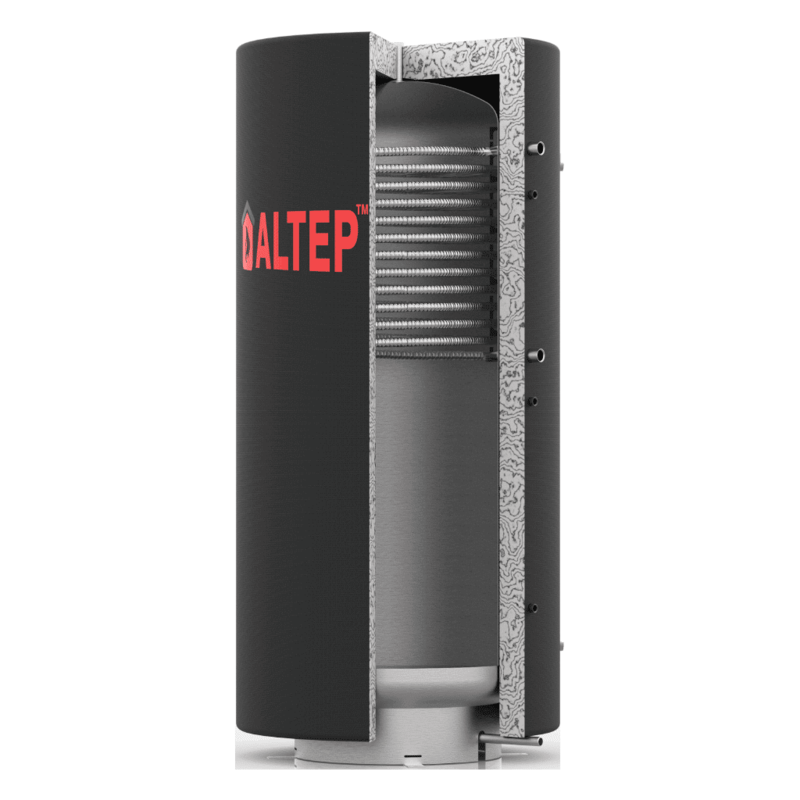

Теплоакумулятор для котла опалення з теплообмінником – це багатофункціональний теплотехнічний агрегат, який являє собою вертикальну герметичну буферну ємність із зовнішнім шаром теплоізоляції. У бак у вигляді змійовика вмонтовано теплообмінники. А матеріалом для теплоакумулятора та теплообмінних труб є сталь.

Спеціалісти нашої компанії рекомендують використовувати теплоакумулятори для котлів опалення з метою підвищення їх енергоефективності та безпеки експлуатації.

Ціна буферної ємності з теплообмінниками дещо вища, ніж звичайна. Такий теплоакумулятор рекомендується купити та встановити в опалювальну систему у випадках, коли можливе нарощування її функціональних можливостей.

Теплоізоляція від 200 до 1500 л. — 100 мм.: водовідштовхувальна тканина Кордура – тканина, що має міцність і легкість.

Завдяки особливостям плетіння полотна та нанесенню на внутрішню частину тканини поліуретанового та полівінілхлоридного покриття, яке не допускає збору бруду між волокнами, має відмінну зносостійкість та водонепроникність.

Відмінно протистоїть вигорянню та впливу ультрафіолету.

Для утеплення використовується мінеральна вата

Теплоізоляція від 2000 до 10 000 л. — 100 мм.: шкірозамінник та пінополіуретан.

З нижнім теплообмінником

Варіант виконання		ТА1н.500	ТА1н.800	ТА1н.1000	ТА1н.1500	ТА1н.2000	ТА1н.3000	ТА1н.4000	ТА1н.5000	ТА1н.6000	ТА1н.7000
Vбак, л		480	780	990	1440	2050	2890	3875	4880	5850	6850
Габарити, мм	H	1970	2075	2080	2145	2235	2315	2400	2900	3400	3900
1''	1''	1''	1''	1''	1''	1''	1''	1''	1''
ød	450	600	700	850	1000	1150	1300	1300	1300	1300
øD	600	750	850	1000	1200	1400	1600	1600	1600	1600
øD1	800	950	1050	1200	1400	1600	1800	1800	1800	1800
Приєднувальні розміри, мм	h1	75	75	75	100	100	105	105	105	105	105
¾''	¾''	¾''	¾''	¾''	¾''	¾''	¾''	¾''	¾''
h2	265	315	315	365	415	455	500	500	500	500
1''	1''	1''	1''	1''	1''	1''	1''	1''	1''
h3	850	900	900	950	1000	1040	1085	1085	1085	1085
1''	1''	1''	1''	1''	1''	1''	1''	1''	1''
h4	280	330	330	380	430	470	515	515	515	515
1 ½''	1 ½''	1 ½''	1 ½''	2''	2''	2''	2''	3''	3''
h5	1680	1730	1730	1780	1830	1870	1915	2415	2915	3415
1 ½''	1 ½''	1 ½''	1 ½''	2''	2''	2''	2''	3''	3''
h6	410	470	470	510	560	600	645	645	645	645
1 ½''	1 ½''	1 ½''	1 ½''	2''	2''	2''	2''	3''	3''
h7	1570	1620	1620	1670	1720	1760	1805	2305	2805	3305
1 ½''	1 ½''	1 ½''	1 ½''	2''	2''	2''	2''	3''	3''
Маса (без води), кг		161	207	237	278	345	490	575	672	752	832
*Площа теплообмінника, м2		1,4	1,65	1,8	1,8	2,4	Погодження із замовником

* На прохання замовника площа теплообмінника може бути змінена.

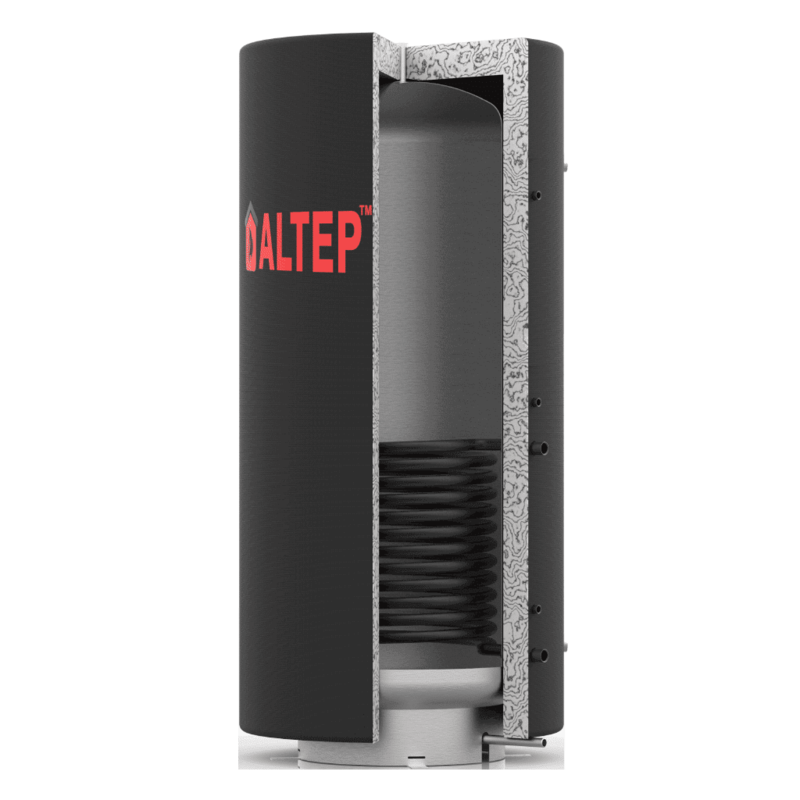

Схема – теплоакумулятор із нижнім спіральним теплообмінником

H - патрубок підключення групи безпеки;

h1 – патрубок для зливу теплоносія;

h2, h3 - патрубки підключення нижнього теплообмінника;

h4-h7 - патрубки подаючих та зворотних магістралей.

Розміщення патрубків
