Обв'язка твердопаливного котла від 100 кВт - схема

Установка котлів на твердому паливі великої потужності, особливо вимагає деяких умов обв'язки. Використання малопотужного насоса рециркуляції, на трубі між подачею і обратку в котловому контурі, повністю замінює використання 3-ходового клапана. Це досить недороге рішення, не тільки для дотримання гарантійних вимог, а й ефективний спосіб захистити котел від корозії і конденсату.

Насос рециркуляції працює по простому алгоритму: поки температура теплоносія в зворотній лінії не підніметься вище 60С, він буде перекачувати воду в малому колі, після набору заданої температури він за допомогою релє просто вимикається. У разі якщо твердопаливний котел має велику потужність, і змішувальна лінія займає не більше 30% діаметра патрубка подачі, насос може працювати постійно.

Установка промислових котлів на твердому паливі, в будь-якому випадку вимагає втручання і контролю фахівців. Для правильного розрахунку котлового насоса, і насоса рециркуляції на котловому контурі, настійно рекомендуємо звертатися до фахівців, які зроблю гідравлічні розрахунки згідно Вашого об'єкта.

Монтаж промислових котлів з автоподачей, або ручного завантаження, обов'язково повинен проводиться з урахуванням всіх вимог для стабільної і безпечної роботи обладнання. Для котлів великої потужності повинні правильно підбиратися все вузли в котельні. Це гарантія економічної і безпечної роботи опалювальної системи в цілому.

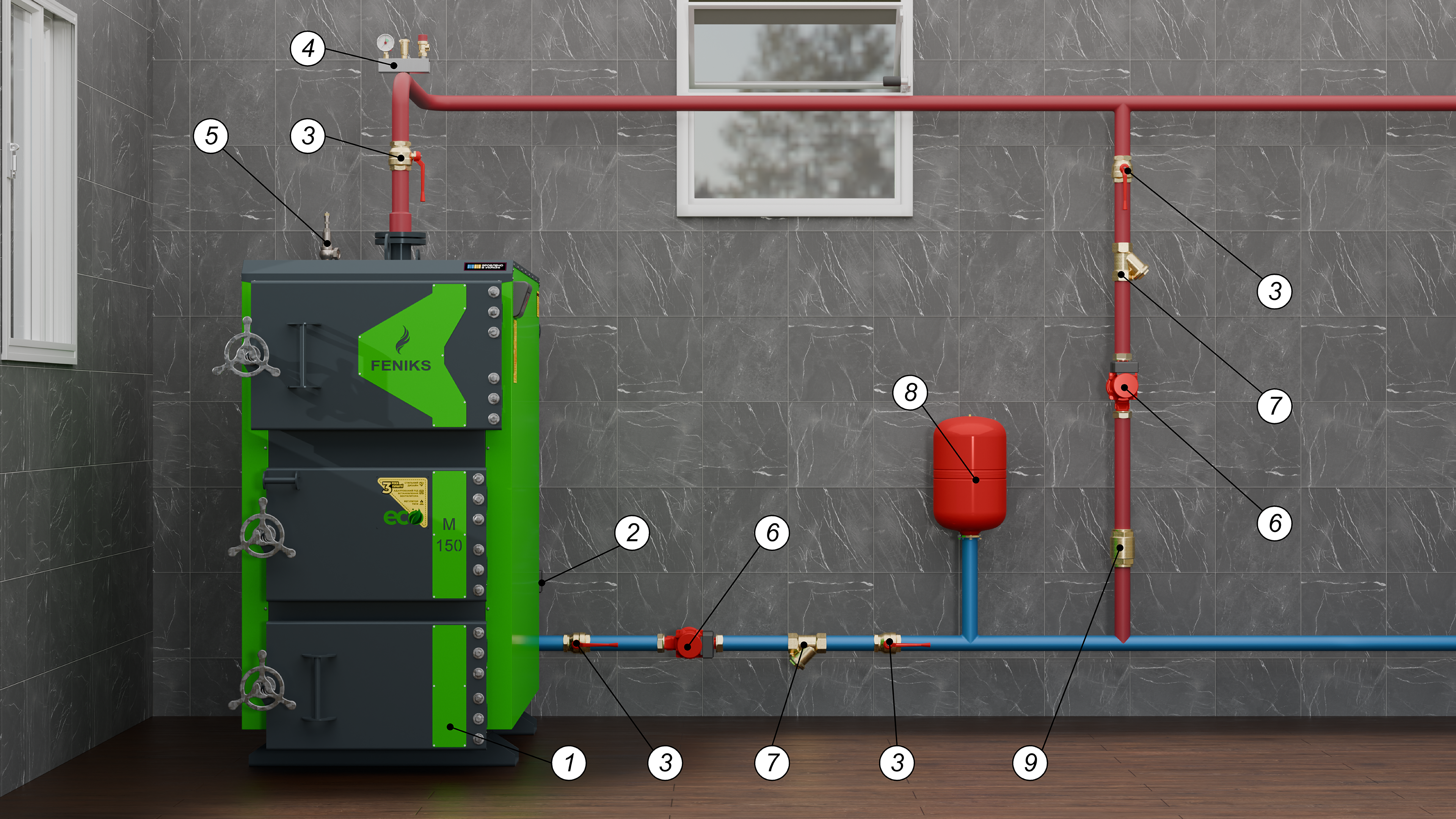

1. Твердопаливний котел
2. Вентилятор
3. Кран запірний
4. Група безпеки
5. Клапан скидання надлишкового тиску
6. Циркуляційний насос
7. Фільтр
8. Розширювальний бак
9. Зворотній клапан
