Обв'язка твердопаливного котла з буферною ємністю

Підключення з буферною ємністю - це найефективніший спосіб обв'язки твердопаливного котла.

 Буферна ємність (теплоаккумулятор) виконує відразу кілька функцій:

1) економить паливо від 30 до 50%

 2) зменшує кількість завантажень палива, підвищуючи комфорт обслуговування

3) захищає котел від перегріву в екстрених ситуаціях

4) стабілізує роботу котла в одному режимі

5) дозволяє зробити повністю керовану систему опалення

6) акумулює тепло в міжсезоння

7) виконує роль гідравлічного роздільника

Для того що б підібрати теплоаккумулятор для твердопаливного котла, потрібно врахувати кілька факторів: потужність котла. обсяг камери згоряння, вид палива, об'єм води в системі опалення.

Котел на твердому паливі, завжди підбирається такою потужністю, що б він зміг забезпечити теплом при мінімальних температурах, в тому числі і -20С. А при великому розходженні вуличної температури, на протязі всього опалювального сезону. Буферна ємність дозволяє врівноважувати і головне акумулювати тепло. Іншими словами, для того що б, отримати максимальний ККД котла і максимальну теплотворність з палива, мінімальна робоча температура на подачі повинна бути не нижче 65С. Але в такому випадку, не завжди потреби системи опалення можуть бути в теплоносії з такою високою температурою. Теплоаккумулятор ідеально збалансує роботу котла і системи опалення. При цьому підвищить комфорт обслуговування не тільки котла, важливо врахувати що робота на корисної температурі позитивно позначиться на димоході. Адже при роботі котла на низьких температурах, негативно впливає на димохідну систему, накопичується багато дьогтю і смоли, від якої необхідно позбавлятися.

 Управління температурою теплоносія, який йде в системі опалення після теплоаккумулятора, може бути реалізовано двома способами:

1)     за допомогою триходового змішувального крана, який з'єднує два потоки, подачу з буферної ємності і обратку з системи опалення. В ручному режимі, можливо задати температуру, і триходовий клапан пропускатиме теплоносій змішуючи два потоку створюючи необхідну температуру. Наприклад, змішуючи 50% з теплоаккумулятора і 50% води з обратки системи, при цьому вийде комфортна температура в +50. Коли твердопаливний котел працює постійно на корисної температурі в 65С.

2)      другий спосіб регулювання температурою, без використання триходового крана, підключається циркуляційний насос, на подачі в систему опалення відразу після теплоаккумулятора, яким управлятиме кімнатний регулятор температури. Наприклад, задана температура в будинку 24С, кімнатний регулятор вмикає насос на систему опалення, і вимкне його коли температура в будинку досягне заданої 24С. Але температура подачі на систему опалення буде дорівнює температурі на виході з котла.

У кожній схемі підключення є свої переваги, тому краще розглядати систему опалення індивідуально. В ідеальному варіанті, це завантаження котла паливом не частіше ніж один раз на добу.

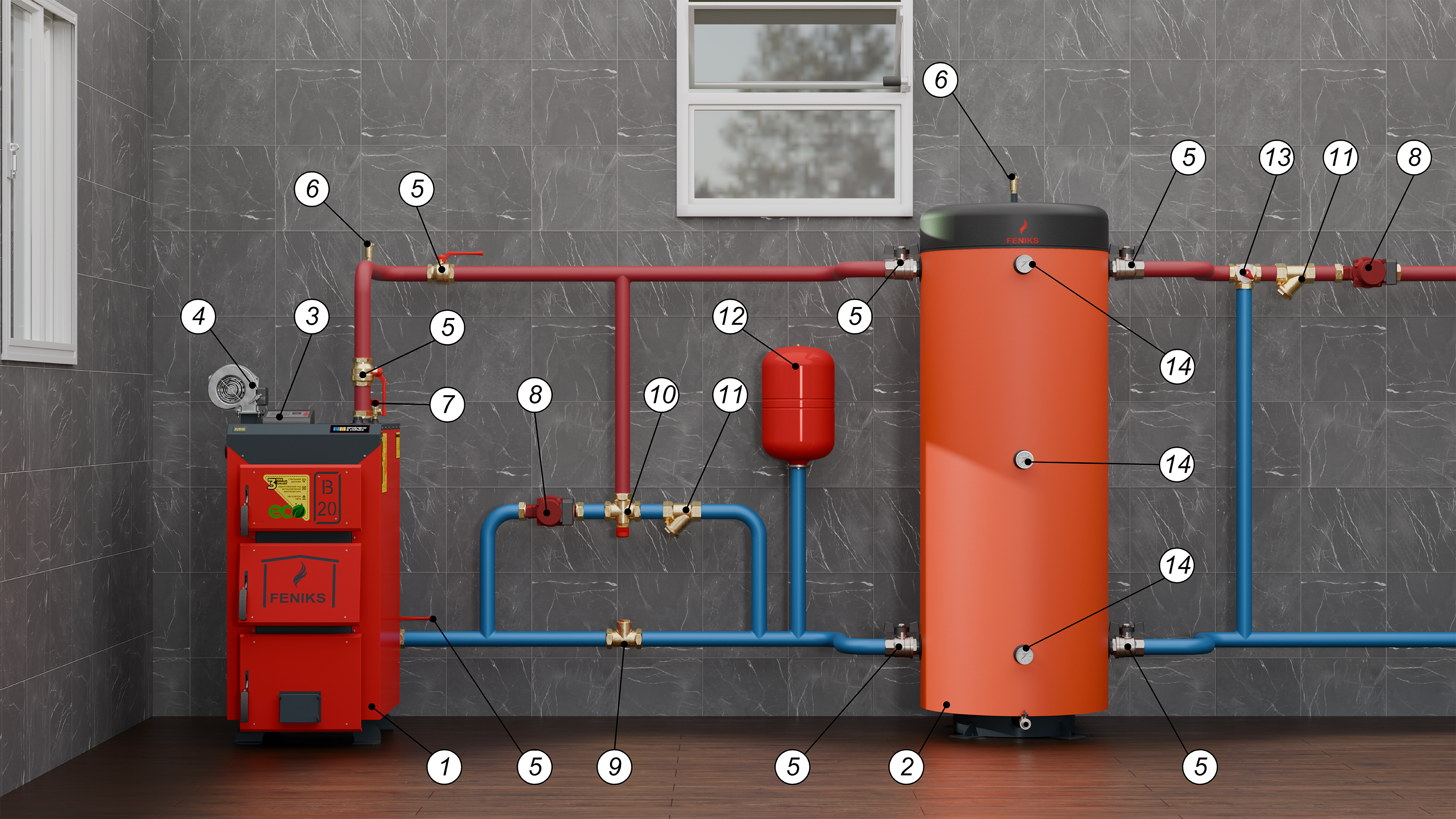

Схема обв'язки твердопаливного котла з буферною ємністю, з управлінням температурою за допомогою триходового крану.

1. Твердопаливний котел

2. Буферна ємність

3. Блок автоматики котла

4. Вентилятор

5. Запорний кран

6. Повітряний клапан

7. Клапан скидування надлишкового тиску

8. Циркуляційний насос

9. Зворотній клапан - пелюстковий

10. Трехходовий термостатичний клапан

11. Фільтр

12. Розширювальний бак

13. Трехходовий змішувальний клапан

14. Термометр
